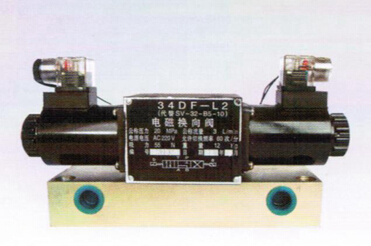

DF型电磁换向阀(20MPa)

详细介绍

一、使用条件
用于电动终端式集中润滑系统，由电控柜接受PV-2E型压力操纵阀发出的信号，控制本阀实现两条供油主管的交替供油和开放。
采用圆柱体的滑阀结构，使阀口开闭严密，长时间保持高压不泄漏。采用强力电磁铁和弹簧缓冲，使得换向可靠。

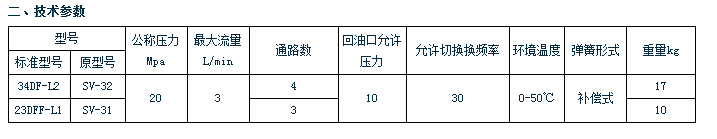

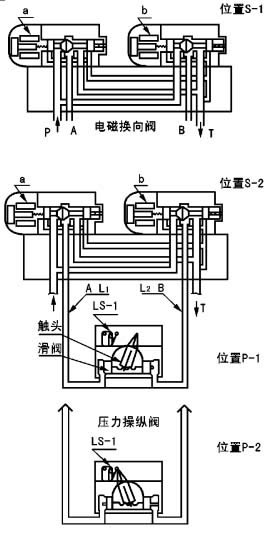

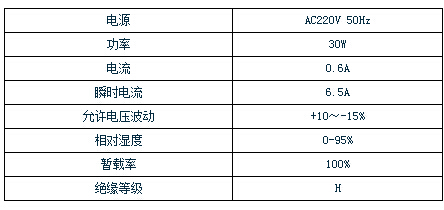

三、使用说明使用润滑脂的锥入度为310～385（NLGI0#～1#）贮油器内的压力（回油口压力）在3MPa以下时可直接使用。在3～10MPa时需采用外部泄油方式。电源AC220V 50Hz功率30W电流0.6A瞬时电流6.5A允许电压波动+10～-15%相对湿度0-95%暂载率100%绝缘等级H 四、动作说明位置S-1 图示为给油结束状态，电磁阀的电磁铁a和b都断电去磁，压力油入口关闭，润滑泵处于停止工作状态。在此状态下两条供油主管都向贮油器开放。位置S-2 泵启动的同时，电磁铁a通电得磁，泵输出的润滑脂经A 口被送向供油主管L1，供油主管L2仍向贮油器开放。位置P-1 供油主管末端安装压力操纵阀，当主管L1末端的压力超过压力操纵阀的设定压力时，将其滑阀推向右侧。位置P-2 滑阀移动右侧，将与其联动的触头拔到左侧、使行程开关LS-1处于接通状态，向电控柜发出信号，使电磁铁a 断电，泵停止工作，恢复到位置S-1。下次给油，电磁铁b通电，泵输出的润滑剂经B口被送向供油主管L2，压力操纵阀动作使行程开关处于断开状态。

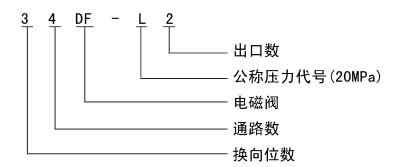

五、型号说明

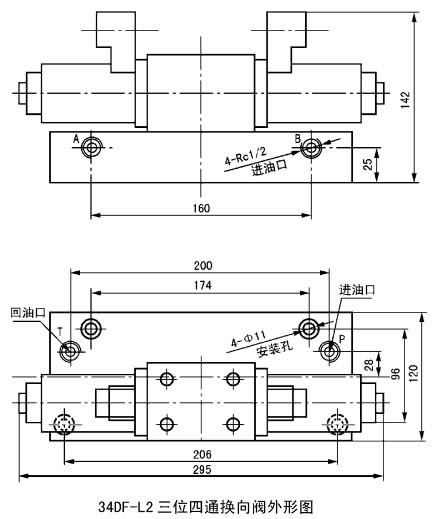

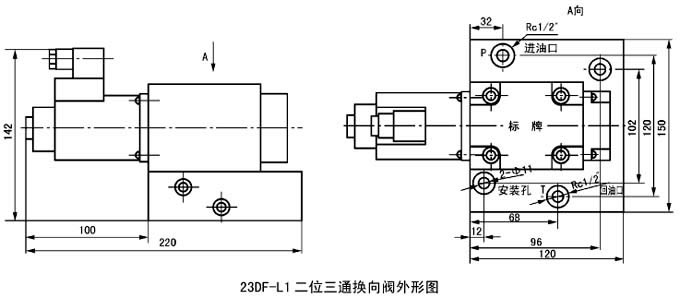

六、外形尺寸
